SGACD表盤式扭力扳手簡介：
上海實干廠家生產的SGACD系列表盤式扭力扳手也叫指針式扭力扳手或表盤式扭力扳手，表盤式力矩扳手。本款表盤式扭力扳手是利用指針將被測螺帽、螺栓等緊固件扭矩值直觀的在表盤上指示出來，并記憶該扭矩值大小的。以***螺紋緊固且不至于因力矩過大破壞螺紋，所以用表盤式扭力扳手來操作。該款表盤式扭力扳手由扳手體、彈性元件放大機構和記憶機構等幾部分組成，具有精度高、造型美觀、使用***、可靠性好等特點。

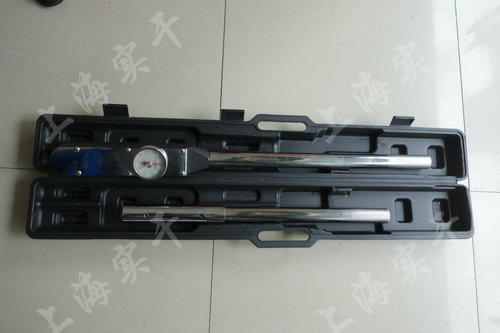

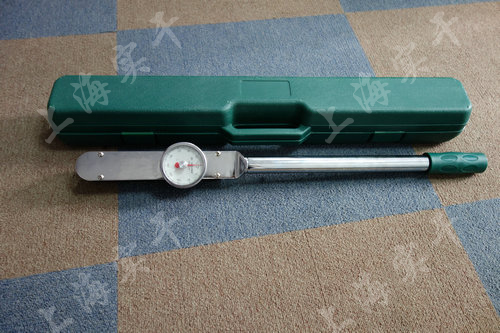

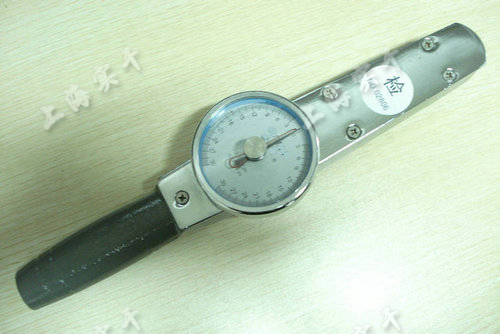

表盤式扭力扳手圖片
表盤（指針）式扭力扳手規格型號
產品型號
(Model) |
測量范圍
（N.m） |
分度值
（N.m） |
長度
（mm） |
重量
（KG） |
方榫
（in） |
|
SGACD-3 |
0～3 |
0.03 |
310 |
0.8 |
1/4 |
|
SGACD-5 |
0～5 |
0.05 |
310 |
0.8 |
1/4 |
|
SGACD-10 |
2～10 |
0.1 |
310 |
0.8 |
1/4 |
|
SGACD-30 |
0～30 |
0.3 |
310 |
0.8 |
3/8 |
|
SGACD-50 |
0～50 |
0.5 |
310 |
0.85 |
1/2 |
|
SGACD-100 |
0～100 |
1 |
310 |
0.85 |
1/2 |
|
SGACD-200 |
40～200 |
2 |
610 |
2.2 |
1/2 |
|
SGACD-300 |
60～300 |
3 |
640 |
2.5 |
1/2 |
|
SGACD-500 |
100～500 |
5 |
900 |
3.5 |
3/4 |
|
SGACD-750 |
150～750 |
7.5 |
920 |
3.8 |
3/4 |
|
SGACD-1000 |
200～1000 |
10 |
940 |
4 |
3/4 |
|
SGACD-2000 |
400～2000 |
20 |
1500 |
8 |
1 |
|
SGACD-3000 |
600～3000 |
40 |
1600 |
12 |
1 |
|
SGACD-4000 |
800～4000 |
40 |
2000 |
13 |
1 -1/2
|
表盤式扭力扳手應用
我司表盤式扭力扳手主要用于航空、航天、船舶、汽車、精密機械、電力、發動機、內燃機等行業對緊固力矩有嚴格要求螺紋部件的連接。
表盤式扭力扳手特點：
1.直讀式，順時針使用，精度±4%；
2.產品主體采用合金鋼材質，精度高、穩定性好；
3.旋轉表殼或表殼上的旋鈕可帶動指針旋轉；
4.使用前務必將刻度盤與指針調整至零位；
5.不得超過產品扭力***量程；
SGACD表盤式扭力扳手規格,指針式扭力扳手廠家
表盤式扭力扳手注意事項
1、使用本產品應根據緊固件的扭矩值要求選用***的型號，不得超范圍使用。
2、本產品是一種精密的扭矩計量器具必須精心使用，嚴禁敲擊、震動、磕碰、扔擲和當榔頭使用。
3、本產品可雙向使用，但不允許用來松動緊固件，防止由于過載而影響示值精度。
4、為***扭矩值的準確性，扳手應定期進行檢查和校***，每操作5000次或1年應對扳手進行***校準。
5、當發現扳手有失靈或數值不準確時，應由專門計量人員進行調***和維修，非檢定人員不得隨意拆卸。
表盤式扭力扳手使用方法調零：
⑴轉動表盤外殼，使主針指向"0"位
⑵SGACD型表盤式扭力扳手的型號
⑶在方榫上裝上***的套筒并套住緊固件
⑷扭力扳手通過手柄緩緩加力
⑸當指針到達所需力矩值時，撤力即可.
表盤式扭力扳手使用前說明：
A、旋轉表殼或表殼上的旋鈕可帶動指針旋轉，該指針為記憶指針，稱被動指針或從動指針；和機芯聯接的指針為工作指針，亦稱主動指針。
B、使用本產品應根據緊固件的強度等級和扭矩值要求選用***量程的規格和型號，不應超范圍使用。 扭力扳手使用前需調整零位：
A、右旋使用時：順時針旋轉表蓋上的旋鈕，使記憶指針與主動指針指向刻度盤的零位刻線。
B、左旋使用時：逆時針旋轉表蓋的的旋鈕，使記憶指針與主動指針靠緊，且主動指針指向刻度盤的零位刻線。
表盤式扭力扳手使用時注意： 將指針扳手的方榫與緊固件對接（根據需要可直接對接，也可通過轉接套筒對接），然后緩慢平穩地施加扳擰力，直至記憶指針指向所需的扭矩值。
表盤式扭力扳手使用結束后： 表盤式扭力扳手停止施力后，主動指針在彈性元件和機芯扭簧的作用下自動回復零位，記憶指針仍停留在指示的刻度上，并準確讀出扭矩值。旋轉表蓋上的旋鈕，使記憶指針也回復到零位，可進行下***使用。
